EJA210E單法蘭差壓變送器是橫河EJA210E法蘭安裝式差壓變送器可用于測量結晶固體或沉淀液體的液位和密度， 并將其轉換成4~20mA DC的電流信號輸出， 具有快速響應、遠程設定和自診斷等功能。
EJA-E系列支持BRAIN、HART/HART(1-5V)低功耗和FOUNDATION™現場總線或PROFIBUS PA通信協議。
EJA210E單法蘭差壓變送器,橫河EJA210E法蘭安裝式差壓變送器規格型號
|
|
EJA210E 法蘭安裝式差壓變送器 |
|
|
M膜盒 |
H膜盒 |
|
|
測量范圍 |
-100~100kPa |
-500~500kPa |
|
(-400~400inH2O) |
(-2000~2000inH2O) |
|
|
測量量程 |
1~100kPa |
5~500kPa |
|
(4~400inH2O) |
(20~2000inH2O) |
|
|
精度 |
±0.075% |
±0.075% |
|
防護等級 |
IP66/IP67，NEMA 4X |
|
|
防爆規格 |
NEPSI , FM，CENELEC ATEX，CSA，IECEx |
|
|
輸出信號 |
4~20mA DC， BRAIN, HART/HART(1~5V DC)低功耗，FOUNDATION™現場總線或PROFIBUS PA兩線制數字通信 |
|
|
電源 |
BRAIN和HART：10.5~42V DC(普通型和隔爆型） 10.5~32V DC（帶避雷器） 10.5~30V DC(本安、n型，非易燃型) 數字通訊(BRAIN和HART: 最小16.6V DC） HART( 1~5V)：9~28V DC |
|
|
Fieldbus:9~32V DC (本安Entity模式：9~24V DC，本安FISLKO模式：9~17.5V DC) |
||
|
環境溫度 |
-40~85℃ (-40~185℉) (普通型) |
|
|
-30~80℃ (-22~176℉) (內藏顯示表) |
||
|
過程溫度 |
-40~120℃ (-40~248℉) (普通型) |
|
|
最大工作壓力 |
法蘭額定壓力 |
|
|
安裝 |
法蘭安裝 |
|
|
法蘭尺寸 |
2-inch (50mm), 3-inch (80mm)， 1 1/2-inch (40mm)，4-inch (100mm) |
|
|
膜片材質(高壓側） |
316LSST，哈氏合金C-276，鉭材，鎳，鈦、蒙乃爾 |
|
|
法蘭材質 |
S25C，304 SST，316 SST |
|
|
外殼 |
鑄鋁合金、抗腐蝕鑄鋁合金、ASTM CF－8M不銹鋼 |
|
EJA210E單法蘭差壓變送器,橫河EJA210E法蘭安裝式差壓變送器的選型表，型號咨詢銷售。
3、標準規格
帶◇符號的現場總線，F(xiàn)F通訊參閱GS 01C31T02-O1CN;PROFIBUS PA通訊參閱GS 01C31T04-O1CN。

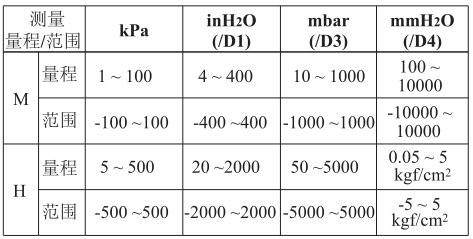

EJA210E單法蘭差壓變送器,橫河EJA210E法蘭安裝式差壓變送器量程范圍：
4、EJA210E單法蘭差壓變送器,橫河EJA210E法蘭安裝式差壓變送器性能規格
除非特別指定，通常以零點作為基準調校量程，
線性輸出，3英寸平法蘭型接液部分代碼SW，封入液代碼為B。
對于FF現場總線和PROFIBUS PA通訊協議，使用校正范圍代替下列規格中的量程。
5、規格一致性
EJA-E系列確保至少為±3σ的一致性。

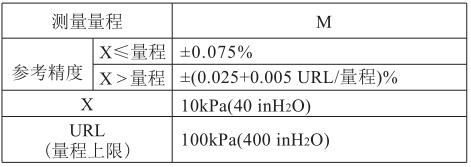

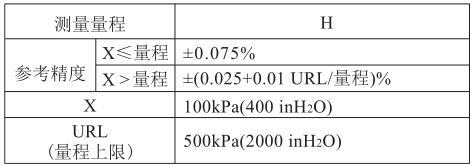

6、調校量程的參考精度
(包括基于端基的線性、滯后性和重復性)
