BRAIN協議的BT200手操器的操作說明
時間:2013-10-25 16:13:35 作者： 點擊：次
BT200手操器是一種便攜式終端，它與采用BRAIN通信協議的儀表一起使用，對其進行設定，更改，顯示和打印參數，它可進行監控輸入/輸出值和自診斷結果，設定恒定電流的輸出以及調零。當系統啟動或維持操作狀態時，只要把BT200接在4-20mA DC信號線上或把它接在ESC(信號調節通信卡)上的專用接口上，就可使用BT200。
一。使用BT200注意事項
(1)連接：BT200與橫河變送器的連接，即可在橫河變送器接線盒里用BT200掛鉤連接，也可通過中斷端子板傳輸線連接。
(2)在線通訊條件：回路電阻=R+2RC=250~600Ω
回路電容=0.22μF（最大值）

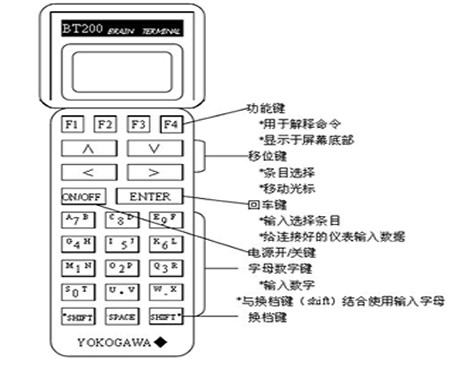

二。操作鍵的操作方法
(1)數字/字母鍵和“SHIFT”鍵
利用數字/字母鍵直接輸入數字，結合“SHIFT"鍵可以輸入字母
a.輸入數字、符號和空格
直接按對應的字母、數字鍵
b.輸入字母
先按“SHIFT”鍵，在同時按下數字/字母鍵，輸入您所需要的字母
c.按功能鍵[F2]CAP決定字母的大小寫
d.按功能鍵[F1]CODE鍵選擇您多需的符號：1 。- 、+ * ）（ ’ ＆ % ＄ # ” ！
(2)功能鍵功能說明表
下面表格講解了BT200手操器上各個按鍵功能：
| 命令 | 功能 |
|---|---|
| ADJ | 顯示ADJ調整菜單 |
| CAPS/caps | 大小寫轉換 |
| CODE | 選擇符號 |
| CLR | 清楚數據 |
| DATA | 修改數據 |
| DEL | 刪除一個字符 |
| DIAG | 條用自診頁 |
| ESC | 返回上一頁 |
| HOME | 顯示菜單頁 |
| NO | 放棄設置 |
| OK | 繼續下一頁 |
| SLOT | 返回插槽頁 |
| UTIL | 調用公共頁 |
| COPY | 屏幕打印 |
| LIST | 顯示所有參數 |
| GO | 啟動打印 |
| STOP | 停止打印 |
